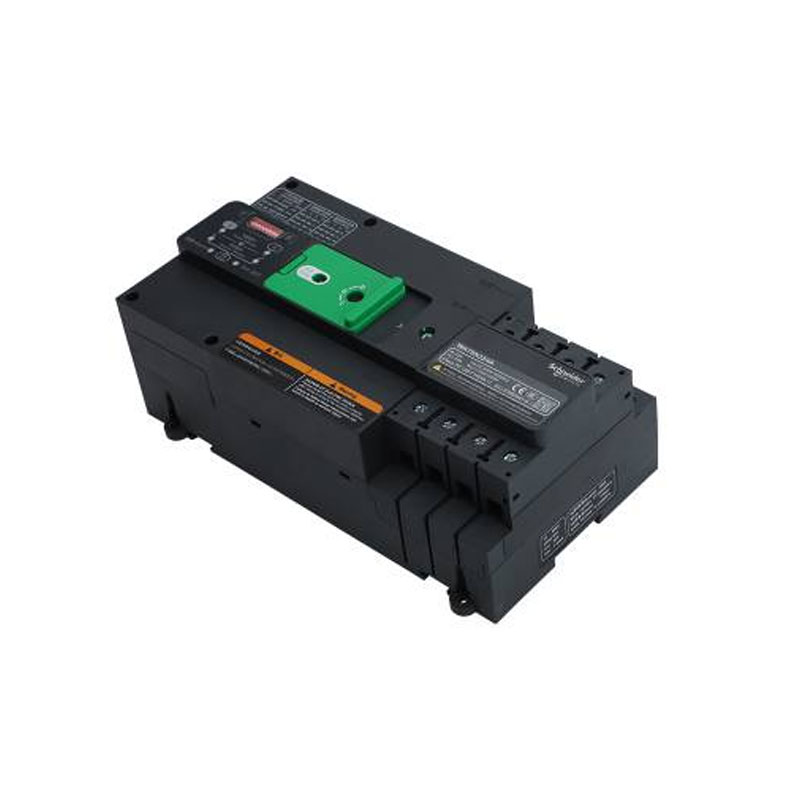

স্নাইডার WATSN-160/125b/4A

Yueyang Tongtu শিল্প রক্ষণাবেক্ষণ, বৈদ্যুতিক প্রতিস্থাপন, এবং যাচাইকৃত Schneider উপাদানের প্রয়োজন বিদ্যুৎ বিতরণ প্রকল্পের জন্য Schneider WATSN-160/125b/4A ATS সরবরাহ করে। ইউনিটটি দুটি স্বাধীন বিদ্যুৎ সরবরাহের মধ্যে লোড স্থানান্তর পরিচালনা করার জন্য ডিজাইন করা হয়েছে উৎসের অবস্থা পর্যবেক্ষণ করে এবং সংযুক্ত লোড স্যুইচ করে যখন অস্বাভাবিক ভোল্টেজ, ফেজ লস, বা পাওয়ার ব্যাঘাত ঘটে।

প্রযুক্তিগত স্পেসিফিকেশন ম্যাট্রিক্স

মূল প্রযুক্তিগত বৈশিষ্ট্য

4-মেরু ডুয়াল পাওয়ার সুইচিং কনফিগারেশন

Schneider WATSN-160/125b/4A একটি 4-পোল সুইচিং ডিজাইন ব্যবহার করে, সংযোগ বিচ্ছিন্ন এবং স্থানান্তর:

· L1 ফেজ

· L2 ফেজ

· L3 ফেজ

· নিরপেক্ষ পরিবাহী

এই কনফিগারেশনটি সাধারণত তিন-ফেজ ফোর-ওয়্যার সিস্টেমে প্রয়োগ করা হয় যেখানে স্বাধীন বিদ্যুৎ সরবরাহের মধ্যে বিচ্ছেদ বজায় রাখার জন্য নিরপেক্ষ সুইচিং প্রয়োজন।

স্বয়ংক্রিয় স্থানান্তর এবং ম্যানুয়াল অপারেশন মোড

ATS প্রধান এবং স্ট্যান্ডবাই পাওয়ার উত্সগুলির মধ্যে স্বয়ংক্রিয় স্যুইচিং সমর্থন করে এবং কমিশনিং, পরিদর্শন এবং রক্ষণাবেক্ষণ পদ্ধতির জন্য ম্যানুয়াল অপারেশন ক্ষমতা প্রদান করে।

ম্যানুয়াল অপারেটিং মেকানিজম প্রযুক্তিবিদদের পরিষেবা অপারেশনের সময় প্রয়োজনীয় সুইচিং অবস্থান নির্বাচন করতে দেয়।

যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকিং সুরক্ষা

ইন্টিগ্রেটেড ইন্টারলকিং স্ট্রাকচার উভয় শক্তির উত্সকে একই সাথে বন্ধ হতে বাধা দেয়।

যান্ত্রিক ইন্টারলকিং শারীরিক প্রতিরোধ প্রদান করে, যখন বৈদ্যুতিক ইন্টারলকিং ভুল সুইচিং অপারেশনের সম্ভাবনা কমাতে কন্ট্রোল সার্কিটের সাথে কাজ করে।

এই নকশাটি অনাকাঙ্ক্ষিত দ্বৈত-উৎস সংযোগের কারণে সৃষ্ট ফেজ-টু-ফেজ শর্ট সার্কিট ঝুঁকি থেকে ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করতে সহায়তা করে।

নির্ভরযোগ্য যোগাযোগ সুইচিং কাঠামো

ATS একটি ডেডিকেটেড পাওয়ার কন্টাক্ট সিস্টেম ব্যবহার করে যা রেট করা অবস্থায় বারবার সুইচিং অপারেশনের জন্য ডিজাইন করা হয়েছে।

যোগাযোগের কাঠামোটি সাধারণ অপারেশন চলাকালীন স্থিতিশীল বৈদ্যুতিক সংযোগ বজায় রাখার জন্য ইঞ্জিনিয়ার করা হয়েছে এবং বারবার স্থানান্তর চক্রের সময় যোগাযোগের পরিধান হ্রাস করে।

পিএলসি এবং বিল্ডিং অটোমেশন ইন্টিগ্রেশন

WATSN সিরিজ স্ট্যাটাস প্রতিক্রিয়া এবং নিয়ন্ত্রণ একীকরণের জন্য সহায়ক সংযোগ ইন্টারফেস প্রদান করে।

এটি এর সাথে ব্যবহার করা যেতে পারে:

● PLC নিয়ন্ত্রণ ব্যবস্থা

● বিল্ডিং ম্যানেজমেন্ট সিস্টেম (BMS)

● ইলেক্ট্রিক্যাল মনিটরিং সিস্টেম

দূরবর্তী অবস্থা পর্যবেক্ষণ এবং পাওয়ার ম্যানেজমেন্ট অ্যাপ্লিকেশনের জন্য।

Yueyang Tongtu থেকে গুণমান যাচাই

মডেল এবং হার্ডওয়্যার যাচাইকরণ

Yueyang Tongtu পণ্য সনাক্তকরণ তথ্য যাচাই করে যার মধ্যে রয়েছে:

1. মডেল উপাধি

2. নেমপ্লেট তথ্য

3. টার্মিনাল কনফিগারেশন

4. শারীরিক অবস্থা

চালানের আগে।

রপ্তানি প্যাকেজিং সুরক্ষা

হ্যান্ডলিং এবং ডেলিভারির সময় ক্ষতির ঝুঁকি কমাতে আন্তর্জাতিক পরিবহনের জন্য উপযুক্ত প্রতিরক্ষামূলক প্যাকেজিং সহ প্রতিটি ইউনিট প্রস্তুত করা হয়।

প্রযুক্তিগত ডকুমেন্টেশন সমর্থন

ক্রয় এবং রক্ষণাবেক্ষণ প্রকল্পের জন্য, Yueyang Tongtu প্রদান করতে পারেন:

● পণ্যের উদ্ধৃতি

● প্রযুক্তিগত বৈশিষ্ট্য

● পণ্যের ফটো

● প্যাকিং তথ্য

● সংগ্রহ সহায়তা

FAQ

প্রশ্ন: স্নাইডার WATSN মডেল নম্বরে "160/125b/4A" প্রত্যয়টি কী বোঝায়?

A: "160" ফ্রেম রেটিং নির্দেশ করে (), "125b" রেট করা অপারেশনাল ব্রেকার কারেন্টকে নির্দিষ্ট করে, "4" একটি 4-মেরু কনফিগারেশনকে প্রতিনিধিত্ব করে (3টি পর্যায় + নিরপেক্ষ বিচ্ছিন্ন করা), এবং "A" স্বয়ংক্রিয় স্থানান্তর কার্যকারিতার জন্য নিয়ামক প্রকারকে নির্দেশ করে।

প্রশ্ন: WATSN-160/125b/4A কি রক্ষণাবেক্ষণের সময় ম্যানুয়ালি চালানো যেতে পারে?

উঃ হ্যাঁ। ইউনিটটিতে একটি ম্যানুয়াল হ্যান্ডেল বৈশিষ্ট্য রয়েছে যা রক্ষণাবেক্ষণ দলগুলিকে ম্যানুয়ালি পাওয়ার I, পাওয়ার II-এর মধ্যে স্যুইচ করতে বা সিস্টেম বিচ্ছিন্নতার জন্য একটি ডাবল-অফ (নিরপেক্ষ শূন্য) অবস্থানে স্যুইচটিকে জোর করতে দেয়।

প্রশ্ন: স্বয়ংক্রিয় স্যুইচিং চালানোর জন্য কি বাহ্যিক নিয়ামক ওয়্যারিং প্রয়োজন?

উত্তর: WATSN সিরিজ একটি অনবোর্ড কন্ট্রোল ইউনিটকে সংহত করে। ইনকামিং পাওয়ার লাইনগুলিকে সংযুক্ত করা (স্যাম্পলিং) বাহ্যিক নিয়ামক মডিউলের প্রয়োজন ছাড়াই স্বয়ংক্রিয় সনাক্তকরণ এবং স্যুইচিং সক্ষম করে।
