হানিওয়েল MC-TDOY22

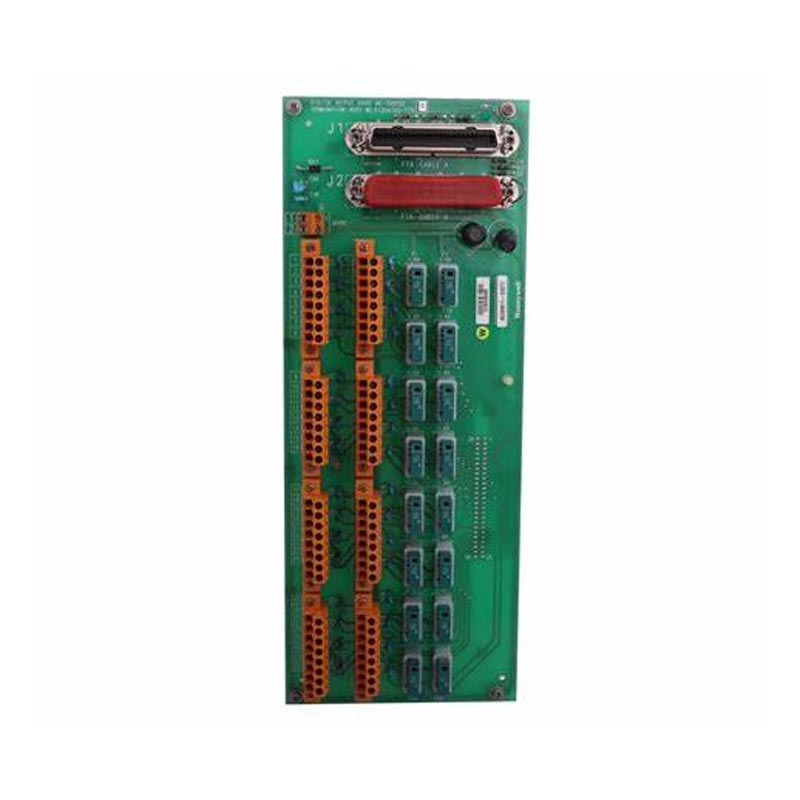

Yueyang Tongtu সরবরাহ করে Honeywell MC-TDOY22, অংশ নম্বর 51204162-175, একটি 32-চ্যানেল ডিজিটাল আউটপুট ফিল্ড টার্মিনেশন অ্যাসেম্বলি (FTA) যা হানিওয়েল বিতরণ করা নিয়ন্ত্রণ ব্যবস্থা I/O কনফিগারেশনের সাথে ব্যবহৃত হয়। এটি সোলেনয়েড ভালভ, রিলে, ইন্ডিকেটর, অ্যালার্ম এবং অন্যান্য অন/অফ অ্যাকচুয়েটর সহ সামঞ্জস্যপূর্ণ I/O প্রসেসর এবং ডিজিটাল ফিল্ড ডিভাইসগুলির মধ্যে ফিল্ড-সাইড ইন্টারফেস প্রদান করে।

সমাবেশটি 32টি বিচ্ছিন্ন ডিজিটাল আউটপুট চ্যানেল সরবরাহ করে, প্রতিটি চ্যানেল 15-30 V DC লোড ভোল্টেজ পরিসরের মধ্যে 24 V DC-তে 500 mA পর্যন্ত লোড সমর্থন করে। এর আউটপুট ড্রাইভারগুলি PM/APM/HPM সাধারণ থেকে অপটিক্যালি বিচ্ছিন্ন, যখন কনফরমাল-কোটেড ডিজাইন শিল্প পরিবেশের দাবিতে ইলেকট্রনিক উপাদানগুলির জন্য অতিরিক্ত সুরক্ষা প্রদান করে।

রক্ষণাবেক্ষণ এবং প্রতিস্থাপন প্রকল্পের জন্য, সঠিক মডেল এবং অংশ-সংখ্যা সনাক্তকরণ গুরুত্বপূর্ণ। Yueyang Tongtu হানিওয়েল ডিসিএস মডিউলগুলির জন্য সোর্সিং সমর্থন করে, যার মধ্যে বন্ধ করা এবং খুঁজে পাওয়া অটোমেশন খুচরা যন্ত্রাংশ সহ, পণ্যের প্রাপ্যতা, অবস্থা, পরিমাণ এবং নির্দিষ্ট অর্ডার অনুসারে নিশ্চিত করা ডেলিভারি প্রয়োজনীয়তা সহ।

পণ্য বিশেষ উল্লেখ

মডেল	MC-TDOY22 হানিওয়েল
গঠন	মডুলার
এলডি ইন্সট্রাকশন প্রসেসর	হার্ড পিএলসি
শক্তি	60W
ইনপুট	4-20mA, 1-5V, এবং 0-5V
ভোল্টেজ	24V ডিসি
ওজন	2 কেজি

হানিওয়েল MC-TDOY22 কি?

Honeywell MC-TDOY22 হল একটি ডিজিটাল আউটপুট ফিল্ড টার্মিনেশন অ্যাসেম্বলি যা ফিল্ড-সাইড ডিজিটাল লোডগুলির সাথে একটি সামঞ্জস্যপূর্ণ I/O প্রসেসরকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে৷ একটি বিতরণ করা নিয়ন্ত্রণ ব্যবস্থায়, এফটিএ সংযুক্ত ফিল্ড ডিভাইসগুলিতে অন/অফ কন্ট্রোল কমান্ড স্থানান্তর করার জন্য প্রয়োজনীয় শারীরিক সমাপ্তি এবং সংকেত ইন্টারফেস সরবরাহ করে।

সমাবেশটি 32টি বিচ্ছিন্ন ডিজিটাল আউটপুট চ্যানেল সরবরাহ করে। প্রতিটি চ্যানেল নির্দিষ্ট 15-30 V DC লোড ভোল্টেজ পরিসরের মধ্যে 24 V DC-তে 500 mA পর্যন্ত লোড সমর্থন করতে পারে। আউটপুট সার্কিট এবং PM/APM/HPM সাধারণের মধ্যে অপটিক্যাল বিচ্ছিন্নতা কন্ট্রোলার-সাইড সার্কিট থেকে ফিল্ড-সাইড বৈদ্যুতিক অবস্থাকে আলাদা করতে সাহায্য করে।

কনফর্মাল-কোটেড নির্মাণ শিল্প পরিবেশের জন্যও উপযুক্ত যেখানে ইলেকট্রনিক সমাবেশগুলি আর্দ্রতা, দূষণ বা অন্যান্য পরিবেশগত চাপের সংস্পর্শে আসতে পারে। সিস্টেম রক্ষণাবেক্ষণের জন্য, মডিউলটিকে তার সংশ্লিষ্ট I/O প্রসেসর এবং বিদ্যমান হানিওয়েল কন্ট্রোল-সিস্টেম কনফিগারেশনের সাথে একসাথে মূল্যায়ন করা উচিত।

সামঞ্জস্যপূর্ণ হানিওয়েল I/O সিস্টেম

এই এফটিএ Honeywell TDC 3000 / TPS প্রসেস ম্যানেজার I/O কনফিগারেশন এবং Experion PKS সিরিজ C (C300) সিস্টেমের সাথে যুক্ত যখন নির্দিষ্ট MU-PDOY22 বা MC-PDOY22 I/O প্রসেসরের সাথে ব্যবহার করা হয়।

প্রতিস্থাপন প্রকল্পগুলির জন্য, শুধুমাত্র FTA মডেলের পরিবর্তে বিদ্যমান সিস্টেম কনফিগারেশন থেকে সামঞ্জস্য নিশ্চিত করা উচিত। অর্ডার দেওয়ার আগে আসল অংশ নম্বর, সংশ্লিষ্ট I/O প্রসেসর, সিস্টেম প্ল্যাটফর্ম, টার্মিনাল কনফিগারেশন এবং ইনস্টলেশনের প্রয়োজনীয়তাগুলি পরীক্ষা করা উচিত।

পুরানো হানিওয়েল কন্ট্রোল সিস্টেমের জন্য, সঠিক অংশ-সংখ্যা সনাক্তকরণ বিশেষভাবে উপযোগী কারণ রক্ষণাবেক্ষণ প্রকল্পে অনেক বছর ধরে এই ক্ষেত্রে কাজ করা বন্ধ মডিউল বা সরঞ্জাম জড়িত থাকতে পারে।

মূল প্রযুক্তিগত বৈশিষ্ট্য

32-চ্যানেল ডিজিটাল আউটপুট

অ্যাসেম্বলিটি সাইজ-বি এফটিএ কনফিগারেশনে 32টি ডিজিটাল আউটপুট চ্যানেল সরবরাহ করে, যা একাধিক ফিল্ড ডিভাইসকে একক সমাপ্তি সমাবেশের মাধ্যমে সংযুক্ত করার অনুমতি দেয়।

অপটিক্যাল আইসোলেশন

আউটপুট ড্রাইভারগুলি PM/APM/HPM সাধারণ থেকে অপটিক্যালি বিচ্ছিন্ন। এই বিচ্ছেদ ফিল্ড-সাইড সার্কিট এবং কন্ট্রোল-সিস্টেম সাইডের মধ্যে বৈদ্যুতিক ব্যাঘাতের প্রভাব কমাতে সাহায্য করে।

একের পর এক I/O রিডানডেন্সি

মডিউলটি কন্ট্রোল-সিস্টেম কনফিগারেশনের জন্য একের পর এক I/O রিডানডেন্সি সমর্থন করে যেখানে ক্রমাগত অপারেশন এবং প্রতিস্থাপন নমনীয়তা গুরুত্বপূর্ণ।

কনফরমাল-কোটেড কনস্ট্রাকশন

কনফর্মাল-কোটেড সংস্করণটি ইলেকট্রনিক সমাবেশের উপর একটি অতিরিক্ত প্রতিরক্ষামূলক স্তর সরবরাহ করে, যেখানে আর্দ্রতা এবং দূষণ উদ্বেগের কারণ হতে পারে এমন শিল্প পরিবেশের দাবিতে ব্যবহার সমর্থন করে।

ফিল্ড ওয়্যারিং অপশন

কম্প্রেশন-টাইপ টার্মিনালগুলি ফিল্ড সংযোগের জন্য ব্যবহার করা হয়, প্রযোজ্য FTA ব্যবস্থার জন্য স্ক্রু-টাইপ কনফিগারেশন উপলব্ধ। একটি প্রতিস্থাপন নির্বাচন করার সময় বিদ্যমান ইনস্টলেশনের বিরুদ্ধে টার্মিনাল কনফিগারেশন নিশ্চিত করা উচিত।

সিস্টেম ইন্টিগ্রেশন

সমাবেশটি নির্দিষ্ট MU-PDOY22 / MC-PDOY22 I/O প্রসেসর এবং সংশ্লিষ্ট হানিওয়েল কন্ট্রোল-সিস্টেম কনফিগারেশনের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। প্রসেসর এবং সিস্টেম প্ল্যাটফর্ম নিশ্চিত করা তাই প্রতিস্থাপন সনাক্তকরণের একটি গুরুত্বপূর্ণ অংশ।

অ্যাপ্লিকেশন দৃশ্যকল্প

সোলেনয়েড ভালভ

ডিজিটাল আউটপুট রাসায়নিক, পেট্রোকেমিক্যাল, পরিশোধন, এবং অন্যান্য স্বয়ংক্রিয় উত্পাদন সিস্টেম সহ প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে সোলেনয়েড ভালভগুলি স্যুইচ করতে ব্যবহার করা যেতে পারে।

রিলে এবং যোগাযোগকারী

আউটপুটগুলি রিলে, কন্টাক্টর, মোটর-কন্ট্রোল সার্কিট এবং অন্যান্য ফিল্ড ডিভাইসগুলির জন্য স্যুইচিং সংকেত সরবরাহ করতে পারে যার জন্য ডিজিটাল অন/অফ নিয়ন্ত্রণ প্রয়োজন।

সূচক এবং সিগন্যাল ল্যাম্প

ডিজিটাল আউটপুট চ্যানেলগুলি স্থিতি সূচক, পাইলট লাইট এবং অ্যালার্ম ঘোষণা ডিভাইসগুলিকে নিয়ন্ত্রণ করতে পারে যা সরঞ্জাম বা প্রক্রিয়া অবস্থার সাথে যোগাযোগ করতে ব্যবহৃত হয়।

হর্ন এবং অ্যালার্ম

সমাবেশটি শিল্প নিয়ন্ত্রণ ব্যবস্থায় ডিজিটাল অ্যালার্ম সিগন্যালিংয়ের জন্য ব্যবহার করা যেতে পারে যেখানে শ্রবণযোগ্য বা ভিজ্যুয়াল বিজ্ঞপ্তি প্রয়োজন।

ইন্ডাস্ট্রিয়াল অ্যাকচুয়েটর

ডিজিটাল আউটপুটগুলি স্বয়ংক্রিয় উত্পাদন, প্রক্রিয়া পরিচালনা এবং সরঞ্জাম নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত অন্যান্য অন/অফ ফিল্ড অ্যাকুয়েটরগুলিকেও নিয়ন্ত্রণ করতে পারে।

প্রতিস্থাপন এবং সোর্সিং তথ্য

একটি বিদ্যমান হানিওয়েল এফটিএ প্রতিস্থাপন করার সময়, সাধারণ পণ্যের প্রকারের সাথে মিল রাখা যথেষ্ট নয়। অর্ডার দেওয়ার আগে আসল মডেল, সম্পূর্ণ অংশ নম্বর, সংশ্লিষ্ট I/O প্রসেসর, সিস্টেম প্ল্যাটফর্ম, টার্মিনাল কনফিগারেশন এবং পরিবেশগত প্রয়োজনীয়তাগুলি পরীক্ষা করা উচিত।

51204162-175 এর জন্য, গ্রাহকরা প্রয়োজনীয় পরিমাণ, পণ্যের অবস্থার প্রয়োজনীয়তা এবং ডেলিভারি গন্তব্যের সাথে একসাথে মূল সরঞ্জামের তথ্য সরবরাহ করতে পারে। এটি ইউয়েইয়াং টংটুকে উপলব্ধ সরবরাহ পরীক্ষা করতে এবং নির্দিষ্ট উপাদানটি উল্লিখিত প্রয়োজনীয়তার সাথে মেলে কিনা তা নির্ধারণ করতে দেয়।

এই সোর্সিং প্রক্রিয়াটি পুরানো DCS ইনস্টলেশন, বন্ধ কন্ট্রোল-সিস্টেম হার্ডওয়্যার, সিস্টেম রক্ষণাবেক্ষণ প্রকল্প এবং অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযোগী যেখানে একটি সঠিক প্রতিস্থাপনের অংশ প্রয়োজন।

সম্মতি এবং সুরক্ষা

-175 সংস্করণটিকে CE-সঙ্গত ভেরিয়েন্ট হিসেবে চিহ্নিত করা হয়েছে। কনফর্মাল-লেপা নির্মাণ শিল্প অপারেটিং পরিবেশে ইলেকট্রনিক সমাবেশের জন্য অতিরিক্ত সুরক্ষা প্রদান করে।

আউটপুট সার্কিটরি এবং PM/APM/HPM সাধারণের মধ্যে অপটিক্যাল আইসোলেশন ফিল্ড-সাইড আউটপুট সার্কিট এবং সংশ্লিষ্ট কন্ট্রোল-সিস্টেম সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছেদ প্রদান করে। ইনস্টলেশন এবং তারের নির্দিষ্ট নিয়ন্ত্রণ-সিস্টেম কনফিগারেশনের জন্য প্রযোজ্য হানিওয়েল ডকুমেন্টেশন এবং বৈদ্যুতিক প্রয়োজনীয়তাগুলি অনুসরণ করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

MC-TDOY22 কিসের জন্য ব্যবহৃত হয়?

এটি একটি ডিজিটাল আউটপুট ফিল্ড টার্মিনেশন অ্যাসেম্বলি যা একটি সামঞ্জস্যপূর্ণ হানিওয়েল I/O প্রসেসর এবং ডিজিটাল ফিল্ড ডিভাইসগুলির মধ্যে ফিল্ড-সাইড ইন্টারফেস প্রদান করতে ব্যবহৃত হয়।

কোন I/O প্রসেসর এই FTA এর সাথে সামঞ্জস্যপূর্ণ?

নির্দিষ্ট I/O প্রসেসর হল MU-PDOY22 এবং MC-PDOY22। সিস্টেম সামঞ্জস্য নিশ্চিত করার সময় প্রসেসর এবং FTA একসাথে পরীক্ষা করা উচিত।

এটি কি TDC 3000 এবং Experion PKS C300 এর সাথে সামঞ্জস্যপূর্ণ?

উপযুক্ত I/O প্রসেসর এবং সিস্টেম কনফিগারেশনের সাথে পেয়ার করা হলে সমাবেশটি Honeywell TDC 3000 / TPS প্রসেস ম্যানেজার I/O কনফিগারেশন এবং Experion PKS সিরিজ C (C300) সিস্টেমের সাথে ব্যবহার করা হয়।

এটি কতগুলি আউটপুট চ্যানেল সরবরাহ করে?

সমাবেশটি 32টি বিচ্ছিন্ন ডিজিটাল আউটপুট চ্যানেল সরবরাহ করে। প্রতিটি চ্যানেল নির্দিষ্ট 15-30 V DC লোড ভোল্টেজ পরিসরের মধ্যে 24 V DC-তে 500 mA পর্যন্ত লোড সমর্থন করে।

প্রতিস্থাপনের অর্ডার দেওয়ার সময় আমার কী তথ্য দেওয়া উচিত?

সম্পূর্ণ অংশ নম্বর, প্রয়োজনীয় পরিমাণ, পণ্যের অবস্থার প্রয়োজনীয়তা, বিদ্যমান সিস্টেম বা I/O প্রসেসরের তথ্য এবং ডেলিভারি গন্তব্য প্রদান করুন। মূল মডিউল লেবেলের একটি ছবিও পণ্য সনাক্তকরণে সাহায্য করতে পারে।
