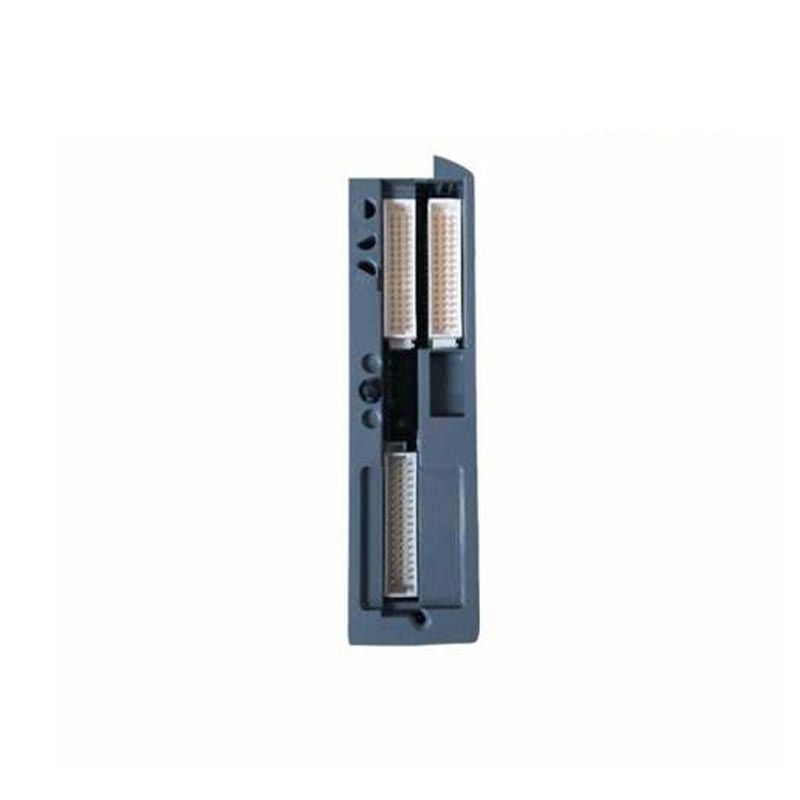

ICS Triplex T9432

Yueyang Tongtu থেকে ICS Triplex T9432 Trusted® বা AADvance নিরাপত্তা সিস্টেম আর্কিটেকচারের মধ্যে ফিল্ড সেন্সিং নোড হিসেবে কাজ করে। এটি ফিল্ড ট্রান্সমিটার পরিমাপক থেকে এনালগ সংকেত অর্জন করে এবং সেফটি কন্ট্রোলারের জন্য ডিজিটাল মানগুলিতে রূপান্তর করে।

এর ভূমিকা হল নিরাপত্তা নিয়ন্ত্রক ক্ষেত্র থেকে সঠিক, সময়োপযোগী এবং বৈধ এনালগ ডেটা গ্রহণ করে তা নিশ্চিত করা এবং ইনপুট পর্যায়ে কোনো ব্যর্থতা বা ভুলতা রোধ করা সম্পূর্ণ নিরাপত্তা লুপকে আপস করতে পারে।

ICS Triplex T9432 কি করে?

ICS Triplex T9432 হল একটি 16-চ্যানেল বিচ্ছিন্ন অ্যানালগ ইনপুট মডিউল যা Trusted® এবং AADvance SIS প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। 16টি চ্যানেলের প্রতিটি স্বাধীনভাবে অন্যদের থেকে এবং সিস্টেম ব্যাকপ্লেন থেকে বিচ্ছিন্ন।

1. সংকেতের ধরন সমর্থিত:

 বর্তমান: 4–20 mA (ডিফল্ট), 0–20 mA

 ভোল্টেজ: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 থার্মোকল: জে, কে, টি, ই, আর, এস, বি

2. রেজোলিউশন এবং নির্ভুলতা: 16-বিট রেজোলিউশন ±0.05% থেকে ±0.1% সম্পূর্ণ-স্কেল নির্ভুলতার সাথে।

3. স্যাম্পলিং এবং আপডেট রেট: মডিউলটি নো-ফিল্টার মোডে 6 ms আপডেট ব্যবধান অফার করে, যার সর্বোচ্চ 100 kHz স্যাম্পলিং রেট রয়েছে। TMR কনফিগারেশনে, স্ক্যানের সময় প্রায় 2.656 ms।

4. বিচ্ছিন্নতা: ±1.5 kVDC-তে চ্যানেল-টু-চ্যানেল এবং চ্যানেল-টু-ব্যাকপ্লেন বিচ্ছিন্নতা 1 মিনিটের জন্য সহ্য করে।

5. HART কমিউনিকেশন: মডিউলটি হার্ট পাস-থ্রু সমর্থন করে, অ্যানালগ পরিমাপকে বাধা না দিয়ে স্মার্ট ফিল্ড ডিভাইসগুলি থেকে ডায়াগনস্টিক ডেটা পুনরুদ্ধারের অনুমতি দেয়।

পণ্য হাইলাইট

TMR ফল্ট সহনশীলতা

মডিউলটি তিনটি স্বাধীন প্রক্রিয়াকরণ স্লাইস অন্তর্ভুক্ত করে। যদি একটি স্লাইস ব্যর্থ হয়, অন্য দুটি কাজ চালিয়ে যায় এবং মডিউলটি সম্পূর্ণ কার্যকারিতা বজায় রাখে।

ইউনিভার্সাল ইনপুট ক্ষমতা

সিগন্যালের প্রকারগুলি বিশ্বস্ত টুলসেট কনফিগারেশন সফ্টওয়্যারের মাধ্যমে সফ্টওয়্যার-কনফিগারযোগ্য। হার্ডওয়্যার পরিবর্তন ছাড়াই বিভিন্ন ফিল্ড ডিভাইসগুলিকে মিটমাট করা যেতে পারে, যা ইনভেন্টরিতে একাধিক মডিউল প্রকারের প্রয়োজনীয়তা হ্রাস করে।

হট-অদলবদলযোগ্য

ICS Triplex T9432 সিস্টেম শাটডাউন ছাড়া অনলাইন প্রতিস্থাপন সমর্থন করে। নোট করুন যে স্লটটি সফ্টওয়্যারের মাধ্যমে রক্ষণাবেক্ষণ মোডে স্থাপন করা উচিত যাতে অপসারণকারী অ্যালার্ম ট্রিগার না হয়।

ব্যাপক অনবোর্ড ডায়াগনস্টিকস

মডিউলটি ক্রমাগত বিদ্যুৎ সরবরাহের অখণ্ডতা, সংকেতের গুণমান এবং অভ্যন্তরীণ সার্কিট্রি নিরীক্ষণ করে। এটি প্রতিটি চ্যানেলে ওপেন সার্কিট, শর্ট সার্কিট, ওভার-ভোল্টেজ, আন্ডার-রেঞ্জ এবং ওভার-রেঞ্জ অবস্থা সনাক্ত করে। ফ্রন্ট-প্যানেল এলইডি মডিউল এবং প্রতিটি পৃথক চ্যানেলের জন্য ভিজ্যুয়াল স্ট্যাটাস ইঙ্গিত প্রদান করে। একটি স্বাধীন হার্ডওয়্যার ওয়াচডগ একটি গুরুতর ত্রুটি সনাক্ত করা হলে স্বয়ংক্রিয়ভাবে একটি নিরাপদ শাটডাউন শুরু করে।

কিভাবে নির্বাচন করবেন?

ICS Triplex T9432 সোর্স করার সময়, নিম্নলিখিত বিষয়গুলি বিবেচনা করুন:

সিস্টেম প্ল্যাটফর্ম সামঞ্জস্য

নিশ্চিত করুন যে মডিউলটি আপনার নির্দিষ্ট সিস্টেমের জন্য তৈরি। মডিউলটি Trusted® এবং AADvance প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। এটি অন্যান্য ICS Triplex পণ্য লাইনের সাথে সামঞ্জস্যপূর্ণ নাও হতে পারে।

চ্যানেল গণনা প্রয়োজনীয়তা

মডিউলটি 16টি বিচ্ছিন্ন চ্যানেল সরবরাহ করে। যদি আপনার অ্যাপ্লিকেশনের জন্য কম চ্যানেলের প্রয়োজন হয়, তাহলে T9431 (8-চ্যানেল সংস্করণ) হতে পারে একটি আরও সাশ্রয়ী বিকল্প।

সমাপ্তি সমাবেশ

মডিউলটির একটি সামঞ্জস্যপূর্ণ সমাপ্তি সমাবেশ প্রয়োজন: T9831, T9832, বা T9833। নিশ্চিত করুন যে সমাপ্তি সমাবেশ আপনার ফিল্ড ওয়্যারিং কনফিগারেশন এবং নিরাপত্তা অখণ্ডতার প্রয়োজনীয়তার সাথে মেলে।

সংকেত প্রকার

মডিউলটি কারেন্ট, ভোল্টেজ, আরটিডি এবং থার্মোকল ইনপুট সমর্থন করে। নিশ্চিত করুন যে মডিউলটি আপনার ক্ষেত্রের ডিভাইসগুলিতে ব্যবহৃত নির্দিষ্ট সংকেত প্রকারগুলিকে সমর্থন করে৷ থার্মোকল ইনপুটগুলির জন্য, যাচাই করুন যে মডিউল ভেরিয়েন্টটি প্রয়োজনীয় নির্দিষ্ট থার্মোকল টাইপ (J, K, T, E, R, S, বা B) সমর্থন করে৷

HART প্রয়োজনীয়তা

যদি আপনার ফিল্ড ডিভাইসগুলি HART-সক্ষম থাকে এবং আপনার রিমোট ডায়াগনস্টিকস এবং অ্যাসেট ম্যানেজমেন্ট ডেটার প্রয়োজন হয়, তাহলে নিশ্চিত করুন যে আপনার সিস্টেম কনফিগারেশনে HART পাস-থ্রু কার্যকারিতা সক্ষম করা আছে।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন শিল্প

ICS Triplex T9432 SIL 3 সম্মতির সাথে উচ্চ-অখণ্ডতা অ্যানালগ সংকেত অর্জনের প্রয়োজন এমন শিল্পগুলিতে মোতায়েন করা হয়েছে:

তেল এবং গ্যাস

জরুরী শাটডাউন সিস্টেম, ওয়েলহেডের চাপ এবং তাপমাত্রা পর্যবেক্ষণ, পাইপলাইন প্রবাহ এবং স্তর পরিমাপ, প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধা।

রাসায়নিক এবং পেট্রোকেমিক্যাল

চুল্লির তাপমাত্রা এবং চাপ নিয়ন্ত্রণ, আগুন এবং গ্যাস সনাক্তকরণ সিস্টেম, পাতন কলাম নিয়ন্ত্রণ, অনুঘটক ক্র্যাকিং ইউনিট পর্যবেক্ষণ।

বিদ্যুৎ উৎপাদন

বয়লারের তাপমাত্রা এবং চাপ পর্যবেক্ষণ, টারবাইন ভাইব্রেশন এবং ভারবহন তাপমাত্রা পরিমাপ, বার্নার ম্যানেজমেন্ট সিস্টেম (বিএমএস)।

ধাতুবিদ্যা এবং ইস্পাত

ব্লাস্ট ফার্নেস উচ্চ-ফ্রিকোয়েন্সি TMR-সংযুক্ত ভালভ নিয়ন্ত্রণ।

জল এবং বর্জ্য জল

পৌরসভা এবং শিল্প চিকিত্সা সুবিধাগুলিতে জটিল প্রক্রিয়া পরামিতি পর্যবেক্ষণ।

মডিউলটির বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে +70°C) বহিরঙ্গন স্থাপনা, উত্তপ্ত আশ্রয়কেন্দ্র এবং উজানের তেল ও গ্যাস এবং দূরবর্তী বিদ্যুৎ উৎপাদন সাইটগুলিতে সাধারণ চরম জলবায়ু পরিস্থিতি সমর্থন করে।

সাধারণ প্রশ্নোত্তর

প্রশ্ন: ICS Triplex T9432 কি এখনও উৎপাদনে আছে?

উঃ না। এমারসন এই মডেলটি বন্ধ করে দিয়েছেন। যাইহোক, ইউয়েয়াং টংটু সহ বিশেষ সরবরাহকারীদের মাধ্যমে পরীক্ষিত উদ্বৃত্ত স্টক পাওয়া যায়। অর্ডার করার আগে উপলব্ধতা এবং শর্ত (নতুন আসল বনাম পরীক্ষিত) নিশ্চিত করুন।

প্রশ্নঃ T9432 এবং T9431 এর মধ্যে পার্থক্য কি?

উত্তর: T9432 16টি বিচ্ছিন্ন অ্যানালগ ইনপুট চ্যানেল সরবরাহ করে। T9431 8টি চ্যানেল সরবরাহ করে এবং নিম্ন চ্যানেল গণনার প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

প্রশ্ন: T9432 এর সাথে কোন সমাপ্তি সমাবেশগুলি সামঞ্জস্যপূর্ণ?

উত্তর: মডিউলটি T9831, T9832, এবং T9833 সমাপ্তি সমাবেশগুলির সাথে সামঞ্জস্যপূর্ণ। T9832 দ্বৈত মডুলার রিডানডেন্সি সমাপ্তি প্রদান করে, যখন T9833 উচ্চতর নিরাপত্তা অখণ্ডতা স্তরের জন্য ট্রিপল মডুলার রিডানডেন্সি সমাপ্তি প্রদান করে।

প্রশ্ন: সিস্টেম চলাকালীন কি এই মডিউলটি প্রতিস্থাপন করা যেতে পারে?

উত্তর: হ্যাঁ, মডিউল হট-অদলবদল সমর্থন করে। যাইহোক, স্লটটিকে অপসারণ করার আগে কনফিগারেশন সফ্টওয়্যারের মাধ্যমে রক্ষণাবেক্ষণ মোডে স্থাপন করা উচিত যাতে ভুয়া অ্যালার্ম ট্রিগার না হয়।

প্রশ্ন: মডিউলটি কোন ডায়াগনস্টিক ফাংশন প্রদান করে?

উত্তর: মডিউলটি পাওয়ার সাপ্লাই মনিটরিং, সিগন্যাল ইন্টিগ্রিটি চেকিং, ওপেন/শর্ট সার্কিট ডিটেকশন, অফ-অফ-রেঞ্জ ডিটেকশন, এবং গুরুতর ত্রুটির জন্য স্বয়ংক্রিয় নিরাপদ শাটডাউন সহ স্বাধীন হার্ডওয়্যার ওয়াচডগ সহ ব্যাপক স্ব-নিদান প্রদান করে। ফ্রন্ট-প্যানেল LEDs চাক্ষুষ অবস্থা ইঙ্গিত প্রদান.

প্রশ্ন: মডিউল কি HART যোগাযোগ সমর্থন করে?

উঃ হ্যাঁ। মডিউলটি HART পাস-থ্রু সমর্থন করে, স্মার্ট ফিল্ড ডিভাইস থেকে ডায়াগনস্টিক ডেটা পুনরুদ্ধারের অনুমতি দেয়। HART ডেটা ডিভাইসের অবস্থা নিরীক্ষণ করতে এবং মডিউল ডায়াগনস্টিক সরবরাহ করতে ব্যবহার করা যেতে পারে।

প্রশ্ন: প্রস্তাবিত ক্রমাঙ্কন ব্যবধান কি?

উত্তর: SIL 3 সম্মতির জন্য, একটি পূর্ণ-স্কেল নির্ভুলতা পরীক্ষা বার্ষিক সুপারিশ করা হয়। নিরাপত্তা নিরীক্ষার জন্য ক্রমাঙ্কন রেকর্ড রাখা উচিত।
