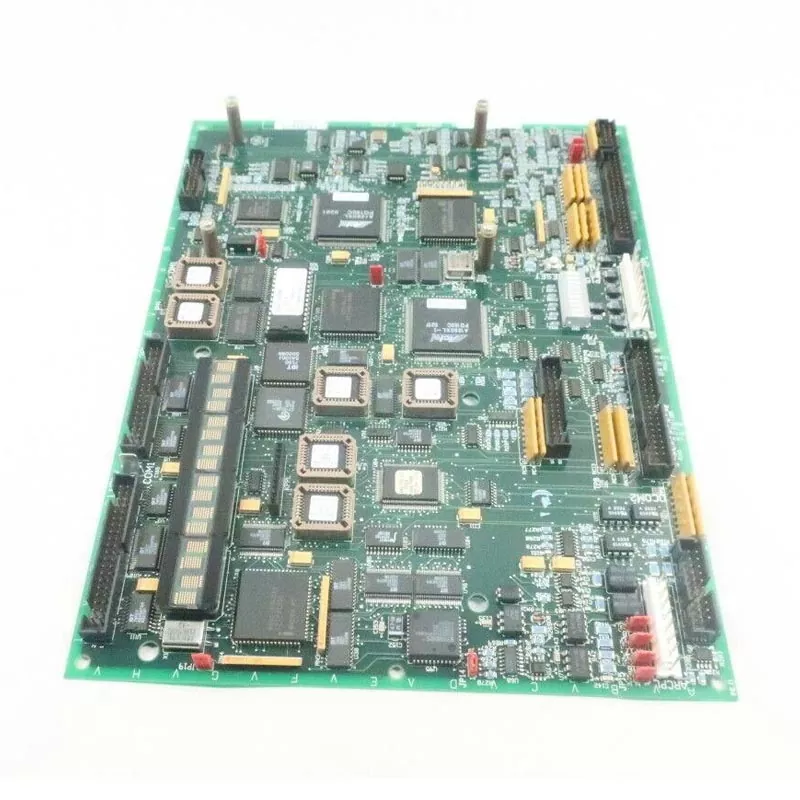

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC হল GE Fanuc Mark V কন্ট্রোল সিস্টেমের মধ্যে একটি উচ্চ-ক্ষমতার PCCA পাওয়ার কন্ট্রোল কার্ড, যা ইউনিটের ড্রাইভ সার্কিট্রির কেন্দ্রীয় হাব হিসেবে কাজ করে।

পণ্য পরামিতি

মূল হার্ডওয়্যার এবং কার্যকরী বৈশিষ্ট্য

1. উচ্চ-হর্সপাওয়ার (হাই-এইচপি) ডেডিকেটেড ডিজাইন

G5 হার্ডওয়্যার সংশোধন বিশেষভাবে হাই-পাওয়ার অ্যাপ্লিকেশনের জন্য কনফিগার করা হয়েছে, 240-630V DC এর আর্মেচার ভোল্টেজ পরিসীমা সহ পুনর্জন্মমূলক/নন-রিজেনারেটিভ ড্রাইভ মোড সমর্থন করে।

কোন অনবোর্ড স্নাবারস: সমস্ত বাফারিং উপাদানগুলি বহিরাগত সিস্টেম সমাবেশগুলিতে স্থানান্তরিত হয়৷ এটি গ্রুপ G5-এর জন্য একটি ইচ্ছাকৃত ইঞ্জিনিয়ারিং ডিজাইন—কোন ত্রুটি নয়। অনবোর্ড স্নুবারস এবং অ্যাটেন্যুয়েশন সার্কিটগুলি সরিয়ে দিয়ে, উচ্চ-শক্তি এসসিআর সেতু অ্যাপ্লিকেশনগুলির জন্য শক্তির ঘনত্ব এবং তাপ অপচয় দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়।

2. SCR পাওয়ার ব্রিজ ইন্টারফেস

লো-ভোল্টেজ কন্ট্রোল সার্কিট এবং হাই-ভোল্টেজ পাওয়ার সেকশনের মধ্যে 1500V RMS গ্যালভানিক আইসোলেশন প্রদান করে পালস-ট্রান্সফরমার-বিচ্ছিন্ন গেট সিগন্যালের মাধ্যমে উচ্চ-বর্তমান SCR পাওয়ার ব্রিজগুলি চালায়।

12টি প্লাগ সংযোগকারী ফরওয়ার্ড এবং রিভার্স গেট পালস সিগন্যালের জন্য, ফুল-ব্রিজ SCR টপোলজি সমর্থন করে।

ডিসিএফবি-টাইপ পাওয়ার বোর্ডগুলির সাথে ইন্টারফেস এবং সুনির্দিষ্ট শাখা-স্তরের ওভারকারেন্ট সুরক্ষার জন্য লেগ রিঅ্যাক্টর এবং লেগ ফিউজ সমর্থন করে।

3. নমনীয় সিস্টেম কনফিগারেশন

কনফিগার করার জন্য 4টি অনবোর্ড জাম্পার (JP1, JP2, WP3, WP4): কার্ড গ্রুপ নম্বর, সিস্টেম ভোল্টেজ রেঞ্জ, ক্যাপাসিটর অপারেশন, ব্রিজ টাইমিং এবং ভোল্টেজ ফিডব্যাক।

ফিউজ-কম ডিজাইন: ওভারকারেন্ট সুরক্ষার জন্য বাহ্যিক লেগ ফিউজের উপর নির্ভর করে, একটি নকশা পছন্দ যা বোর্ড প্রতিস্থাপনকে সহজ করে এবং রক্ষণাবেক্ষণের সময় কমিয়ে দেয়।

J, K, এবং M টাইপ মার্ক V র্যাক ফ্রেমের সাথে সামঞ্জস্যপূর্ণ; উভয় স্বাধীন এবং সাধারণ বাস ট্রান্সফরমার কনফিগারেশন সমর্থন করে।

4. ডায়াগনস্টিকস এবং স্ট্যাটাস মনিটরিং

LED ইন্ডিকেটর: PWR (পাওয়ার), ফল্ট, ট্রিপ - দ্রুত অন-সাইট স্থিতি মূল্যায়নের অনুমতি দেয়।

সিগন্যাল ভেরিফিকেশনের জন্য বোর্ড-মাউন্ট করা টেস্ট পয়েন্ট (গেট পালস, সিটি/ভিটি ফিডব্যাক সিগন্যাল)।

5. পরিবেশগত এবং নির্ভরযোগ্যতা ডিজাইন

কঠোর শিল্প পরিবেশে ধুলো, আর্দ্রতা এবং রাসায়নিক এক্সপোজার থেকে সুরক্ষার জন্য কনফর্মাল লেপ।

অপারেটিং তাপমাত্রা: -20°C থেকে +60°C (স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল রেঞ্জ)।

কম শক্তি খরচ: ব্যাকপ্লেন সরবরাহ থেকে ≤5W।

বর্ধিত EMI প্রতিরোধ ক্ষমতা সহ মাল্টি-লেয়ার PCB ডিজাইন।

কমিউনিকেশন ইন্টারফেসিং এবং প্রোটোকল সামঞ্জস্য

1. ব্যবহারকারী মাইক্রোকন্ট্রোলার এবং PLC সরঞ্জামের সাথে ইন্টারফেসিং সমর্থন করে; হার্ডওয়্যার ইন্টারফেসের মধ্যে রয়েছে RS-232 এবং RS-485 সিরিয়াল পোর্ট, ইথারনেট এবং ওয়্যারলেস যোগাযোগ পদ্ধতির জন্য একযোগে সামঞ্জস্যপূর্ণ।

2. PLC-নির্দিষ্ট প্রোটোকল, Modbus, I2C, এবং কাস্টম প্রোটোকল সহ একাধিক যোগাযোগ প্রোটোকলের জন্য অন্তর্নির্মিত সমর্থন বৈশিষ্ট্য, বিভিন্ন অন-সাইট অটোমেশন ডিভাইসের সাথে বিস্তৃত সামঞ্জস্য নিশ্চিত করে।

3. HMImaker কনফিগারেশন সফ্টওয়্যার ব্যবহার করে মনিটরিং এবং অপারেশন স্ক্রিনগুলি তৈরি করা হয়েছে, গ্রাফিকাল ইন্টারফেসের দ্রুত, কোড-মুক্ত প্রজন্মকে সক্ষম করে৷

আর্কিটেকচার এবং অপারেশনাল সুবিধা

1. সম্পূর্ণরূপে ডিজিটাল হার্ডওয়্যার ডিজাইন কোন অপারেটিং সিস্টেম ছাড়াই, সিস্টেম ক্র্যাশের ঝুঁকি দূর করে; ইউনিট সরাসরি অপারেশনাল ইন্টারফেসে বুট করে, স্থিতিশীল প্রদর্শন কর্মক্ষমতা নিশ্চিত করে।

2. উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) অনাক্রম্যতা, এটি উচ্চ-ইএমআই পরিবেশ যেমন পাওয়ার প্ল্যান্ট এবং রাসায়নিক প্রক্রিয়াকরণ কর্মশালার মধ্যে ক্যাবিনেটের ভিতরে ইনস্টলেশনের জন্য উপযুক্ত করে তোলে।

3. GE Fanuc DS200PCCAG5AC কম সামগ্রিক শক্তি খরচ এবং দ্রুত স্ক্রীন রিফ্রেশ হার অফার করে; অতিরিক্ত অংশ প্রতিস্থাপনের জন্য কোন জটিল নিম্ন-স্তরের সিস্টেম ইনস্টলেশন বা স্থাপনার প্রয়োজন নেই।

4. বোর্ড দ্বৈত কার্য সম্পাদন করে—প্রদর্শন এবং নিয়ন্ত্রণ—এবং উচ্চ-পাওয়ার পাওয়ার সাপ্লাই সিস্টেমের জন্য একটি গুরুত্বপূর্ণ সংযোগ বিন্দু হিসেবে কাজ করে, ড্রাইভ সার্কিটের একটি অপরিহার্য মূল উপাদান হিসেবে কাজ করে।

মার্ক V সিস্টেম সামঞ্জস্য দ্রুত রেফারেন্স

প্রযোজ্য শিল্প এবং অপারেটিং শর্তাবলী

1. শক্তি, শক্তি, এবং তেল ও গ্যাস

জেনারেটর সেট এবং পাওয়ার সরঞ্জামগুলিতে মার্ক V সিস্টেমের জন্য অতিরিক্ত অংশ প্রতিস্থাপন; স্টার্টআপ/শাটডাউন এবং স্পিড রেগুলেশন কন্ট্রোল লুপগুলিতে ত্রুটিগুলি সমাধান করে।

2. রাসায়নিক উত্পাদন

রাসায়নিক উত্পাদন লাইনের জন্য অটোমেশন ইউনিট, প্রক্রিয়া সরঞ্জাম পর্যবেক্ষণ এবং ক্লোজড-লুপ ড্রাইভ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

3. মেরিন ইঞ্জিনিয়ারিং

অফশোর প্ল্যাটফর্মের জন্য অটোমেশন সুবিধা, সরঞ্জাম প্রক্রিয়া পর্যবেক্ষণ এবং ড্রাইভ সিগন্যাল রিলে হ্যান্ডলিং।

4. ঐতিহ্যগত উত্পাদন

লিগ্যাসি ফ্যাক্টরি অটোমেশন সিস্টেমের রিট্রোফিটিং; সরঞ্জাম অপারেশন পুনরুদ্ধার করতে একই মডেলের বার্ধক্য বা ক্ষতিগ্রস্ত বোর্ড প্রতিস্থাপন করে।

দ্রষ্টব্য: GE Fanuc DS200PCCAG5AC একটি বন্ধ হার্ডওয়্যারের অতিরিক্ত অংশ; এটি প্রাথমিকভাবে বিদ্যমান লিগ্যাসি সিস্টেমের রক্ষণাবেক্ষণের জন্য ব্যবহৃত হয় এবং নতুন প্রকল্প উন্নয়নের জন্য সুপারিশ করা হয় না।

FAQ

প্রশ্ন 1: GE Fanuc DS200PCCAG5AC কে কি একটি স্ট্যান্ডার্ড সংস্করণ PCCA কার্ডের সাথে সরাসরি বিনিময় করা যেতে পারে?

উত্তর: না। এই মডেলটি G5 হার্ডওয়্যার রিভিশন সহ একটি ডেডিকেটেড উচ্চ-হর্সপাওয়ার (হাই-এইচপি) সংস্করণ। বোর্ড নিজেই স্নাবার বা অ্যাটেন্যুয়েশন উপাদানগুলিকে সংহত করে না—এগুলি উচ্চ-শক্তি অ্যাপ্লিকেশনের জন্য একটি ইচ্ছাকৃত ইঞ্জিনিয়ারিং ডিজাইন হিসাবে বহিরাগত সিস্টেম অ্যাসেম্বলিতে স্থানান্তরিত হয়। একটি স্ট্যান্ডার্ড সংস্করণ (যেমন, G1/G2) দিয়ে সরাসরি প্রতিস্থাপনের ফলে হার্ডওয়্যার এবং সিস্টেমের অসঙ্গতিগুলি অনুপস্থিত হবে।

এগিয়ে যাওয়ার আগে: আপনার সিস্টেমে লেগ রিঅ্যাক্টর এবং লেগ ফিউজ ইনস্টল করা আছে কিনা যাচাই করুন। সম্পূর্ণ হার্ডওয়্যার কনফিগারেশন হাই-পাওয়ার G5 প্রয়োজনীয়তার সাথে মেলে তা নিশ্চিত করুন। অনিশ্চিত হলে, আপনার সিস্টেমের মার্ক V র্যাক সিরিয়াল নম্বর প্রদান করুন এবং আমরা যাচাইকরণে সহায়তা করব

প্রশ্ন 2: বোর্ড ত্রুটিপূর্ণ হলে সাইটের সাধারণ লক্ষণগুলি কী কী?

উত্তর: সাধারণ ব্যর্থতার লক্ষণগুলির মধ্যে রয়েছে:

ইউনিট শুরু করতে ব্যর্থ হয় বা অস্বাভাবিক গতি নিয়ন্ত্রণ প্রদর্শন করে

SCR ব্রিজ-সম্পর্কিত ফল্ট কোড সহ ড্রাইভ ইউনিট ট্রিপ

গুরুতর ক্ষেত্রে, অবিলম্বে শাটডাউন ইন্টারলক ট্রিগার করা হয়

গুরুত্বপূর্ণ: কিছু ব্যর্থতা সুপ্ত—কোন ত্রুটির অ্যালার্ম প্রদর্শিত হয় না এবং সূচক আলো স্বাভাবিক দেখাতে পারে। এই ক্ষেত্রে গেট পালস সিগন্যাল যাচাইকরণ এবং বোর্ড-মাউন্ট করা পরীক্ষা পয়েন্টে CT/VT ফিডব্যাক চেক সহ সিস্টেম ডায়াগনস্টিক ডেটার উপর ভিত্তি করে ব্যাপক মূল্যায়ন প্রয়োজন। নির্ণয়ের জন্য শুধুমাত্র LED সূচকের উপর নির্ভর করবেন না

প্রশ্ন 3: সম্পূর্ণ মডেল নম্বরের বাইরে এই খুচরা যন্ত্রাংশ কেনার সময় কোন তথ্য প্রয়োজন?

উত্তর: সামঞ্জস্য নিশ্চিত করার জন্য, আমরা প্রদান করার সুপারিশ করছি:

মার্ক V সিস্টেম সংস্করণ এবং ফার্মওয়্যার সংশোধন (যদি জানা থাকে)

ইউনিটের পাওয়ার রেটিং এবং আর্মেচার ভোল্টেজ পরিসীমা

সিস্টেম র্যাক ফ্রেমের ধরন (জে, কে, বা এম)

অংশটি সম্পূর্ণ ইউনিট প্রতিস্থাপনের জন্য বা সমস্যা সমাধান/ব্যাকআপ উদ্দেশ্যে

বর্তমান বোর্ড সংশোধন (যদি একটি বিদ্যমান বোর্ড প্রতিস্থাপন করা হয়, অনুগ্রহ করে এর সম্পূর্ণ মডেল এবং সংশোধন প্রদান করুন)

এই তথ্যটি আমাদের সামঞ্জস্য যাচাই করতে এবং সংস্করণের অমিলের কারণে স্থাপনা ব্যর্থতা প্রতিরোধ করতে সহায়তা করে

প্রশ্ন 4: বোর্ড পাওয়ার পরে কিন্তু অন-সাইট ইনস্টলেশনের আগে কোন সাধারণ পরীক্ষা করা উচিত?

উত্তর: প্রাক-ইনস্টলেশন চেকলিস্ট:

প্রশ্ন 5: এই সার্কিট বোর্ড কি এখনও মূল প্রস্তুতকারকের দ্বারা উত্পাদন করা হয়?

উত্তর: না। এই হার্ডওয়্যারটি একটি বন্ধ করা অতিরিক্ত অংশ। GE আর DS200PCCAG5ACB ভর-উৎপাদন করে না। বাজারের প্রাপ্যতা প্রাথমিকভাবে বিদ্যমান ইনভেন্টরির উপর নির্ভর করে।

নির্বাচনের পরামর্শ: এই অংশটি সোর্স করার সময়, একটি বেমানান উপাদান কেনা এড়াতে হার্ডওয়্যার সংস্করণ সামঞ্জস্যতা (G5 সংশোধন) এবং সিস্টেম কনফিগারেশন যাচাইকরণকে অগ্রাধিকার দিন। আমরা শুধুমাত্র আনুষ্ঠানিক চ্যানেলের মাধ্যমে উৎসারিত প্রকৃত আসল বোর্ড সরবরাহ করি, সংস্কার করা বা উদ্ধারকৃত ইউনিট নয়।
