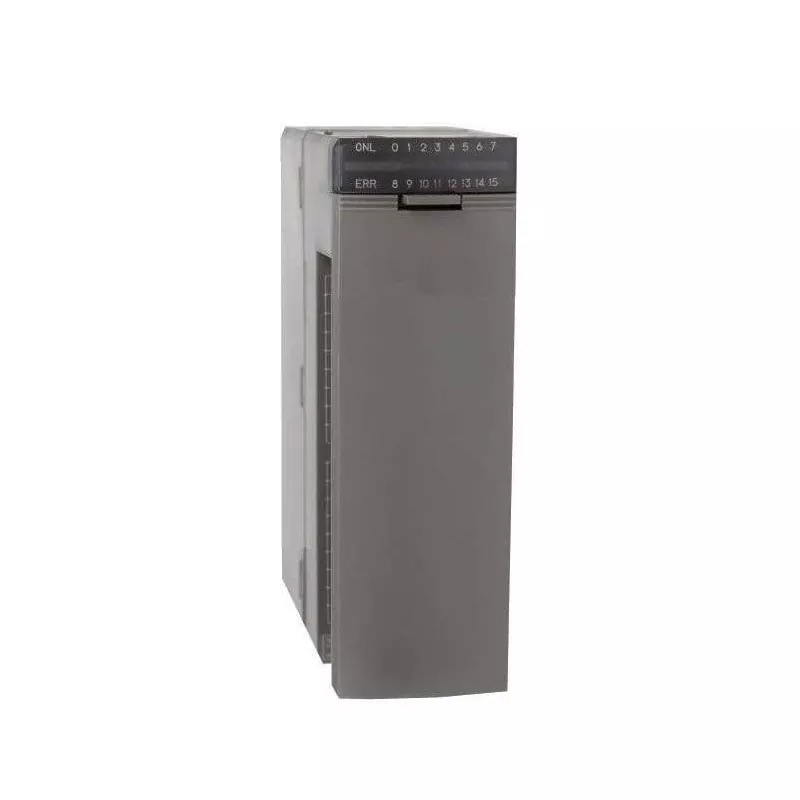

Fuji NP1X1606-W

Fuji NP1X1606-W হল MICREX-SX সিরিজ PLC-এর জন্য একটি 16-পয়েন্ট ডিসি ইনপুট সম্প্রসারণ মডিউল৷ এটি 24টি ভিডিসি ফিল্ড সিগন্যাল গ্রহণ করে এবং সিপিইউতে ডিজিটাল ইনপুট স্ট্যাটাস প্রদান করে। মডিউলটি নিয়ন্ত্রণ প্যানেলে ব্যবহৃত হয় যেখানে অতিরিক্ত ইনপুট পয়েন্ট প্রয়োজন হয়।

Yueyang Tongtu এই মডিউলটি একটি শিল্প অটোমেশন খুচরা অংশ হিসাবে সরবরাহ করে। কোম্পানি Fuji MICREX-SX উপাদানগুলির স্টক বজায় রাখে এবং পুরানো বা বন্ধ হওয়া অংশ নম্বরগুলির জন্য সোর্সিং সমর্থন করে৷ প্রাক চালান পরিদর্শন এবং সামঞ্জস্য নিশ্চিতকরণ উপলব্ধ.

পণ্য সনাক্তকরণ

প্রযুক্তিগত বিশেষ উল্লেখ

উপরের মানগুলি পণ্য উত্স দ্বারা প্রদত্ত তথ্যের উপর ভিত্তি করে। বিস্তারিত ইঞ্জিনিয়ারিং প্যারামিটারের জন্য যেমন অপারেটিং তাপমাত্রা, স্টোরেজ তাপমাত্রা, মাত্রা এবং ওজন, অফিসিয়াল Fuji Electric MICREX-SX প্রযুক্তিগত ডকুমেন্টেশন দেখুন। যদি অফিসিয়াল ডেটাশীট পাওয়া যায় তবে এটি প্রাথমিক রেফারেন্স হিসাবে ব্যবহার করা উচিত।

প্রযুক্তিগত উত্স: Fuji Electric MICREX-SX সিরিজ ডকুমেন্টেশন এবং পণ্য ম্যানুয়াল। যেখানে বৈষম্য বিদ্যমান, অফিসিয়াল প্রস্তুতকারকের ডেটা প্রাধান্য পায়।

ডিজাইন এবং হার্ডওয়্যার বৈশিষ্ট্য

NP1X1606-W হল MICREX-SX মডুলার I/O সিস্টেমের অংশ৷ নিয়ন্ত্রণ প্যানেলের স্থান বাঁচাতে মডিউলটি একটি কমপ্যাক্ট হাউজিং ব্যবহার করে। এটি সম্প্রসারণ ইন্টারফেসের মাধ্যমে সিস্টেমের সাথে সংযোগ করে এবং ক্ষেত্রের তারের জন্য স্ক্রু টার্মিনাল সরবরাহ করে।

ইনপুট সার্কিট সেন্সর, সুইচ এবং রিলে পরিচিতি থেকে স্ট্যান্ডার্ড 24 VDC সংকেত গ্রহণ করে। সাধারণ ডিজিটাল ইনপুট অ্যাপ্লিকেশনগুলির জন্য প্রায় 10 ms এর প্রতিক্রিয়া সময় উপযুক্ত।

ক্ষেত্র রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

রুটিন রক্ষণাবেক্ষণ

1. বায়ুচলাচল খোলা ধুলো এবং ধ্বংসাবশেষ মুক্ত রাখুন. জমে থাকা ধুলো তাপ অপচয় কমাতে পারে এবং অকাল উপাদানের বার্ধক্যের দিকে নিয়ে যেতে পারে।
2. পর্যায়ক্রমে স্ক্রু টার্মিনাল পরীক্ষা করুন। কম্পন এবং থার্মাল সাইক্লিং সময়ের সাথে সাথে সংযোগগুলিকে শিথিল করতে পারে।
3. তারের পরে টার্মিনাল কভার ইনস্টল করা হয়েছে তা যাচাই করুন। IP20 সুরক্ষা রেটিং কভারের জায়গায় থাকার উপর নির্ভর করে।

কমন ফল্ট চেক

যদি একটি ইনপুট পয়েন্ট সঠিকভাবে নিবন্ধন না করে:

1. নিশ্চিত করুন যে ফিল্ড ডিভাইসটি ইনপুট টার্মিনালে 24টি ভিডিসি সরবরাহ করছে।
2. টার্মিনাল ব্লক থেকে মডিউল পর্যন্ত তারের পরীক্ষা করুন। একটি আলগা স্ক্রু বা ভাঙা তার একটি ঘন ঘন কারণ।
3. সংশ্লিষ্ট চ্যানেলের জন্য ইনপুট নির্দেশক LED যাচাই করুন। যদি LED চালু থাকে কিন্তু CPU সিগন্যাল না পড়ে, তাহলে সমস্যাটি সম্প্রসারণ যোগাযোগে হতে পারে।
4. ফিল্ড সিগন্যাল থাকাকালীন LED বন্ধ থাকলে, ইনপুট পয়েন্ট ক্ষতিগ্রস্ত হতে পারে বা সাধারণ টার্মিনাল সংযোগ বিচ্ছিন্ন হতে পারে।
5. একটি পরিচিত ওয়ার্কিং ইনপুট পয়েন্টে ফিল্ড ওয়্যারিং অদলবদল করুন। যদি সংকেত ফিল্ড ডিভাইস অনুসরণ করে, তাহলে মূল ইনপুট পয়েন্ট ত্রুটিপূর্ণ।

পণ্য প্রমাণ এবং পরিদর্শন

পণ্য যাচাইকরণ সমর্থন করার জন্য, চালানের আগে নিম্নলিখিত আইটেমগুলি সরবরাহ বা নিশ্চিত করা যেতে পারে:

• প্রকৃত মডিউল ফটো (সামনে, পিছনে, টার্মিনাল পাশ)
• নেমপ্লেট এবং অংশ নম্বর ছবি
• প্রাক চালান পরিদর্শন রেকর্ড
• প্যাকেজিং অবস্থার ছবি

এই আইটেমগুলির প্রাপ্যতা বর্তমান স্টক এবং ব্যাচের উপর নির্ভর করে। অর্ডার নিশ্চিত করার সময় তাদের অনুরোধ করুন.

প্রি-শিপমেন্ট পরিদর্শন চেকলিস্ট

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে NP1X1606-W আমার MICREX-SX সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

A: CPU মডেল এবং বিদ্যমান মডিউলের একটি ছবি প্রদান করুন। চালানের আগে আমরা সম্প্রসারণ ইন্টারফেস এবং সিস্টেম কনফিগারেশন পরীক্ষা করব।

প্রশ্ন 2: 7 mA ইনপুট কারেন্ট এবং 35 mA প্রযোজ্য সংকেতের মধ্যে পার্থক্য কী?

A: 7 mA হল মডিউল ইনপুট সার্কিট দ্বারা আঁকা সাধারণ কারেন্ট যখন 24 VDC প্রয়োগ করা হয়। 35 mA হল ফিল্ড সিগন্যাল উৎসের জন্য সর্বাধিক বর্তমান রেটিং। এই মানগুলির সঠিক অর্থ অফিসিয়াল ফুজি ইলেকট্রিক ডেটাশিট থেকে নিশ্চিত হওয়া উচিত।

প্রশ্ন 3: এই মডিউল গরম-অদলবদল করা যেতে পারে?

উত্তর: NP1X1606-W হট অদলবদলের জন্য ডিজাইন করা হয়নি। ক্ষতি এড়াতে মডিউল অপসারণ বা সন্নিবেশ করার আগে সিস্টেম পাওয়ার বন্ধ করা উচিত।

প্রশ্ন 4: একটি ইনপুট পয়েন্ট কাজ করা বন্ধ করে দিলে আমার কী পরীক্ষা করা উচিত?

উত্তর: প্রথমে ফিল্ড সিগন্যাল টার্মিনালে উপস্থিত রয়েছে তা যাচাই করুন। তারপর ওয়্যারিং এবং ইনপুট সূচক পরীক্ষা করুন। যদি LED চালু থাকে কিন্তু CPU সিগন্যাল না পড়ে, তাহলে সম্প্রসারণ যোগাযোগ পরীক্ষা করুন। LED বন্ধ থাকলে, ইনপুট সার্কিট ক্ষতিগ্রস্ত হতে পারে।

প্রশ্ন 5: NP1X1606-W এখনও উপলব্ধ?

উত্তর: প্রাপ্যতা বর্তমান প্রস্তুতকারকের উত্পাদন অবস্থা এবং পরিবেশক তালিকার উপর নির্ভর করে। প্রয়োজনীয় পরিমাণ এবং ডেলিভারি অবস্থানের সাথে আমাদের সাথে যোগাযোগ করুন যাতে আমরা বর্তমান সোর্সিং বিকল্পগুলি পরীক্ষা করতে পারি।

প্রশ্ন 6: আমি কি একটি ভিন্ন ফুজি পিএলসি সিরিজের সাথে এই মডিউলটি ব্যবহার করতে পারি?

উত্তর: NP1X1606-W MICREX-SX সিরিজের জন্য নির্দিষ্ট। এটি অন্যান্য ফুজি পিএলসি পরিবারের সাথে সামঞ্জস্যপূর্ণ নয়। অর্ডার করার আগে সিপিইউ মডেল নিশ্চিত করতে হবে।
