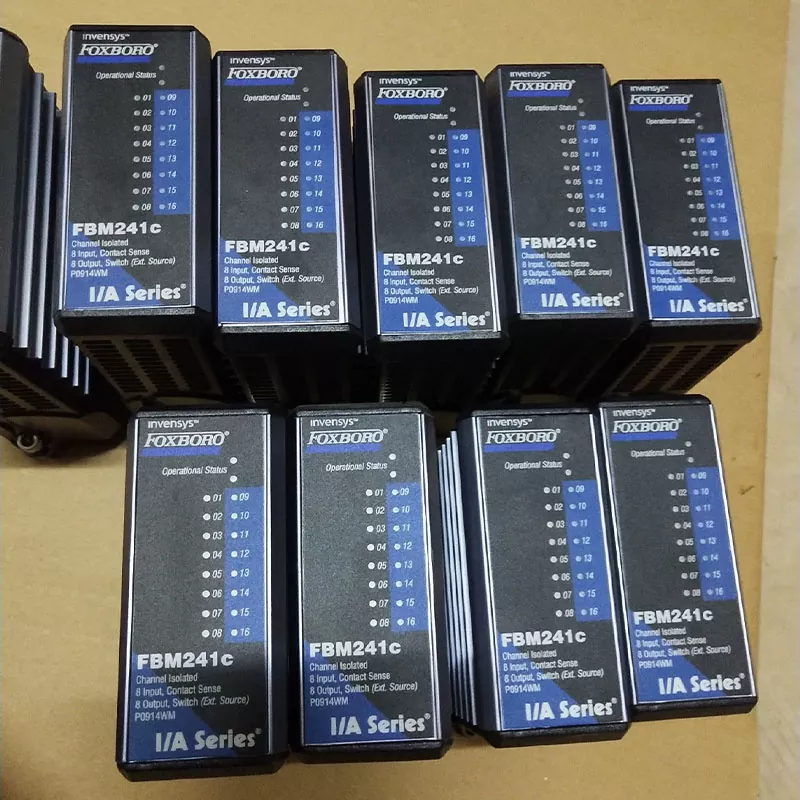

Foxboro FBM241C P0914WM

Foxboro FBM241C P0914WM একটি একক চ্যানেল-বিচ্ছিন্ন I/O মডিউলে বিচ্ছিন্ন সংকেত পর্যবেক্ষণ এবং আউটপুট নিয়ন্ত্রণকে একত্রিত করে, এটিকে সামঞ্জস্যপূর্ণ Foxboro I/A সিরিজ নিয়ন্ত্রণ ব্যবস্থা বজায় রাখার জন্য উপযুক্ত করে তোলে। রক্ষণাবেক্ষণ দল, সিস্টেম ইন্টিগ্রেটর এবং শিল্প ব্যবহারকারীদের জন্য, এটি বিদ্যমান Foxboro ইনস্টলেশনের জন্য ব্যবহারিক প্রতিস্থাপন বা অতিরিক্ত উপাদান হিসাবে কাজ করতে পারে।

পণ্য বৈশিষ্ট্য

8 বিচ্ছিন্ন ইনপুট চ্যানেল

Foxboro FBM241C P0914WM আটটি কন্টাক্ট সেন্সিং ইনপুট চ্যানেল প্রদান করে। প্রতিটি চ্যানেল একটি খোলা বা বন্ধ যোগাযোগের অবস্থা সনাক্ত করতে পারে এবং একটি 24 ভিডিসি যোগাযোগ-ওয়েটিং সার্কিট ব্যবহার করে।

ইনপুট বৈশিষ্ট্য অন্তর্ভুক্ত:

• 8টি কন্টাক্ট সেন্সিং চ্যানেল
• যোগাযোগ খোলা বা বন্ধ অবস্থা সনাক্তকরণ
• 24 ভিডিসি ±15% ওপেন-সার্কিট ভোল্টেজ
• 2.5 mA নামমাত্র শর্ট-সার্কিট কারেন্ট
• পৃথক ক্ষেত্রের যোগাযোগ সংকেত জন্য উপযুক্ত

8 বিচ্ছিন্ন আউটপুট চ্যানেল

আটটি বিচ্ছিন্ন আউটপুট চ্যানেল বাহ্যিকভাবে প্রাপ্ত লোডগুলি পরিবর্তন করার জন্য সরবরাহ করা হয়।

আউটপুট স্পেসিফিকেশন অন্তর্ভুক্ত:

• 8টি পৃথক আউটপুট চ্যানেল
• বাহ্যিক শক্তির উৎস
• 60 পর্যন্ত VDC প্রয়োগ করা ভোল্টেজ
• 2 এ লোড কারেন্ট পর্যন্ত
• সামঞ্জস্যপূর্ণ বিচ্ছিন্ন ক্ষেত্রের ডিভাইসের জন্য উপযুক্ত

ইনস্টলেশনের আগে সিস্টেম কনফিগারেশনের বিরুদ্ধে প্রকৃত লোড এবং সমাপ্তির ব্যবস্থা পরীক্ষা করা উচিত।

চ্যানেল আইসোলেশন

I/O চ্যানেলগুলি একে অপরের থেকে এবং স্থল থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন। এই কনফিগারেশনটি আলাদা ফিল্ড সার্কিটকে সাহায্য করে এবং সংযুক্ত ফিল্ড ডিভাইসের মধ্যে বৈদ্যুতিক পার্থক্যের প্রভাব কমাতে পারে।

বিচ্ছিন্নতা বৈশিষ্ট্যগুলি মডিউলের নকশার অংশ এবং এটি একটি বিদ্যমান নিয়ন্ত্রণ ব্যবস্থায় সংহত করার সময় বিবেচনা করা উচিত।

সামঞ্জস্যযোগ্য সংকেত ফিল্টারিং

মডিউলটি 0, 4, 8, 16, বা 32 ms এর কনফিগারযোগ্য ফিল্টার বা ডিবাউন্স সময় সমর্থন করে।

এটি সংযুক্ত ক্ষেত্রের পরিচিতির বৈশিষ্ট্য অনুযায়ী ইনপুট প্রতিক্রিয়া কনফিগার করার অনুমতি দেয় এবং যোগাযোগের বাউন্স বা স্বল্প-সময়ের ব্যাঘাতের কারণে অবাঞ্ছিত সংকেত পরিবর্তন এড়াতে সহায়তা করে।

কিভাবে মডিউল কাজ করে

Foxboro FBM241C P0914WM কন্ট্রোল সিস্টেম এবং সংযুক্ত বিচ্ছিন্ন ফিল্ড ডিভাইসগুলির মধ্যে কাজ করে।

ইনপুট সাইডে, ক্ষেত্র পরিচিতিগুলি খোলা বা বন্ধ অবস্থা প্রদান করে যা মডিউলের যোগাযোগ-সেন্সিং সার্কিট দ্বারা সনাক্ত করা হয়। এই রাজ্যগুলি নিয়ন্ত্রণ ব্যবস্থার জন্য পৃথক ইনপুট সংকেত হিসাবে প্রক্রিয়া করা হয়।

আউটপুট দিকে, মডিউলটি পৃথক নিয়ন্ত্রণ কমান্ড গ্রহণ করে এবং উপযুক্ত আউটপুট চ্যানেলের মাধ্যমে একটি বাহ্যিকভাবে সরবরাহ করা বৈদ্যুতিক লোড স্যুইচ করে।

এই বিন্যাসটি মডিউলটিকে একই I/O ইউনিটের মধ্যে ফিল্ড সিগন্যাল পর্যবেক্ষণ এবং পৃথক আউটপুট নিয়ন্ত্রণ উভয়ই পরিচালনা করতে দেয়।

পণ্য বিশেষ উল্লেখ

মডিউল মাত্রা এবং মাউন্টিং তথ্য Foxboro FBM241/b/c/d প্রযুক্তিগত ডকুমেন্টেশনের উপর ভিত্তি করে।

সামঞ্জস্যপূর্ণ সিস্টেম

Foxboro FBM241C P0914WM বিচ্ছিন্ন I/O মডিউলগুলির Foxboro I/A সিরিজ কমপ্যাক্ট 200 পরিবারের অন্তর্গত।

এটি উপযুক্ত মডুলার বেসপ্লেট, সমাপ্তি সমাবেশ এবং সমাপ্তি কেবল সহ সামঞ্জস্যপূর্ণ সিস্টেম উপাদানগুলির সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। সঠিক সমাপ্তি ব্যবস্থা প্রয়োজনীয় ইনপুট এবং আউটপুট কনফিগারেশনের উপর নির্ভর করে।

একটি প্রতিস্থাপন ইউনিট অর্ডার করার আগে, গ্রাহকদের যাচাই করা উচিত:

• বিদ্যমান Foxboro সিস্টেম কনফিগারেশন
• FBM মডেল এবং অংশ নম্বর
• সমাপ্তি সমাবেশ
• সমাপ্তি তারের
• ইনপুট এবং আউটপুট প্রয়োজনীয়তা
• বিদ্যমান ইনস্টলেশন ব্যবস্থা

Foxboro ডকুমেন্টেশন P0914WM কে FBM241c এর সাথে যুক্ত অংশ নম্বর হিসাবে চিহ্নিত করে।

যেখানে এটি ব্যবহার করা যেতে পারে

মডিউলটি শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য উদ্দিষ্ট যার জন্য আলাদা ফিল্ড সিগন্যাল পর্যবেক্ষণ এবং স্যুইচিং প্রয়োজন।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

1. DCS সিস্টেম রক্ষণাবেক্ষণ
2. প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
3. কারখানা অটোমেশন
4. শিল্প সরঞ্জাম নিয়ন্ত্রণ
5. পাম্প এবং মোটর অবস্থা পর্যবেক্ষণ
6. ভালভ এবং সুইচ পর্যবেক্ষণ
7. উত্পাদন লাইন নিয়ন্ত্রণ
8. ফিল্ড ডিভাইস ইন্টারফেস
9. বিদ্যমান Foxboro সিস্টেম রক্ষণাবেক্ষণ
10. অটোমেশন খুচরা যন্ত্রাংশ প্রতিস্থাপন

এর বিচ্ছিন্ন ইনপুট এবং আউটপুটগুলির সংমিশ্রণ এটিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে একই সিস্টেমের মধ্যে ক্ষেত্রের যোগাযোগ পর্যবেক্ষণ এবং পৃথক নিয়ন্ত্রণ সংকেত প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

Foxboro FBM241C P0914WM কি?

Foxboro FBM241C P0914WM হল একটি চ্যানেল-বিচ্ছিন্ন I/O মডিউল যার সাথে সামঞ্জস্যপূর্ণ Foxboro কন্ট্রোল সিস্টেমের জন্য 8টি ইনপুট চ্যানেল এবং 8টি আউটপুট চ্যানেল রয়েছে।

FBM241C এর কতগুলি ইনপুট এবং আউটপুট আছে?

এটি 8টি পৃথক ইনপুট চ্যানেল এবং 8টি পৃথক আউটপুট চ্যানেল সরবরাহ করে।

FBM241C কি ধরনের ইনপুট ব্যবহার করে?

ইনপুট চ্যানেল 24টি ভিডিসি কন্টাক্ট ভেটিং সহ কন্টাক্ট সেন্সিং ব্যবহার করে। এগুলি খোলা এবং বন্ধ যোগাযোগের অবস্থা সনাক্ত করার জন্য ডিজাইন করা হয়েছে।

FBM241C এর আউটপুট রেটিং কি?

প্রযোজ্য সমাপ্তি কনফিগারেশন এবং সিস্টেমের প্রয়োজনীয়তা সাপেক্ষে বাহ্যিকভাবে প্রাপ্ত বিচ্ছিন্ন আউটপুটগুলি 60 VDC প্রয়োগকৃত ভোল্টেজ এবং 2 A লোড কারেন্ট পর্যন্ত সমর্থন করে।

FBM241C চ্যানেল কি বিচ্ছিন্ন?

হ্যাঁ। মডিউলটি I/O চ্যানেল এবং চ্যানেল এবং স্থলের মধ্যে চ্যানেল বিচ্ছিন্নতা প্রদান করে।

P0914WM কি?

P0914WM হল Foxboro FBM241C মডিউলের সাথে যুক্ত অংশ নম্বর। Foxboro ডকুমেন্টেশন পার্ট নম্বর P0914WM সহ FBM241c তালিকাভুক্ত করে।
