অ্যালেন-ব্র্যাডলি 1794-IT9

Yueyang Tongtu দ্বারা সরবরাহ করা Allen-Bradley 1794-IT9 হল রকওয়েল অটোমেশন FLEX™ I/O সিস্টেমের মধ্যে একটি উচ্চ-ঘনত্ব, 8-চ্যানেল বিচ্ছিন্ন অ্যানালগ ইনপুট মডিউল৷ ড্রিফ্ট ছাড়াই অতি-দুর্বল সংকেত ক্যাপচার করার জন্য বিশেষভাবে প্রকৌশলী, এটি উচ্চ-তাপমাত্রা প্রক্রিয়া পরিবেশ এবং কন্ট্রোলজিক্স, কমপ্যাক্টলজিক্স, বা এসএলসি 500 সিস্টেমের মতো শিল্প নিয়ন্ত্রকদের মধ্যে সংকেত প্রদান করে।

মূল বৈশিষ্ট্য

মাল্টি-টাইপ থার্মোকল এবং এমভি সমর্থন

সরাসরি J, K, T, E, R, S, B, এবং N টাইপ থার্মোকলের সাথে সংযোগ করে, পাশাপাশি পরিসরের মধ্যে সরাসরি মিলিভোল্ট ইনপুটগুলি পরিচালনা করে।

চ্যানেল-টু-চ্যানেল সিগন্যাল বিচ্ছিন্নতা

অন্তর্নির্মিত চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা গ্রাউন্ড লুপ প্রতিরোধ করে এবং বৈদ্যুতিক শব্দ এবং গ্রাউন্ডিং সমস্যার কারণে সৃষ্ট সংকেত অস্থিরতা কমাতে সাহায্য করে।

উচ্চ-রেজোলিউশন সংকেত রূপান্তর

মাইক্রোভোল্ট-স্তরের তাপমাত্রা সেন্সর পরিবর্তনগুলিকে সুনির্দিষ্ট 16-বিট ডিজিটাল সিগন্যালে রূপান্তর করে, সঠিক প্রক্রিয়া পর্যবেক্ষণের নিশ্চয়তা দেয়।

কোল্ড জংশন ক্ষতিপূরণ

অভ্যন্তরীণ ঠান্ডা-জংশন ক্ষতিপূরণের বৈশিষ্ট্যগুলি উচ্চ পরিমাপের নির্ভুলতা বজায় রাখার জন্য এমনকি ওঠানামা নিয়ন্ত্রণ ক্যাবিনেট পরিবেষ্টিত তাপমাত্রার মধ্যেও।

নমনীয় নেটওয়ার্ক ইন্টিগ্রেশন

স্ট্যান্ডার্ড 1794 টার্মিনাল বেস ইউনিট (TBUs)-এ নির্বিঘ্নে মাউন্ট করে এবং FLEX I/O নেটওয়ার্ক অ্যাডাপ্টারের (যেমন, 1794-AENT) মাধ্যমে ইথারনেট/আইপি, কন্ট্রোলনেট, বা ডিভাইসনেট জুড়ে যোগাযোগ করে।

প্রযুক্তিগত স্পেসিফিকেশন ম্যাট্রিক্স

সিস্টেম আর্কিটেকচার এবং টার্মিনাল বেস নির্বাচন গাইড

নির্বিঘ্ন স্থাপনা নিশ্চিত করতে এবং অর্ডারের ত্রুটি এড়াতে, অ্যালেন-ব্র্যাডলি 1794-IT9 কে উপযুক্ত টার্মিনাল বেস ইউনিট (TBU) এবং অ্যাডাপ্টারের সাথে যুক্ত করুন:

সামঞ্জস্যপূর্ণ টার্মিনাল বেস ইউনিট (TBUs):

• 1794-TB3T: থার্মোকল ইনপুটগুলির জন্য প্রস্তাবিত; অন্তর্নির্মিত কোল্ড জংশন ক্ষতিপূরণ (CJC) টার্মিনাল প্রদান করে।

• 1794-TB3G: গ্রাউন্ডেড সেন্সর অ্যাপ্লিকেশনের জন্য উপযুক্ত যার জন্য বর্ধিত গ্রাউন্ডিং পয়েন্ট প্রয়োজন।

নেটওয়ার্ক অ্যাডাপ্টারের সামঞ্জস্যতা:

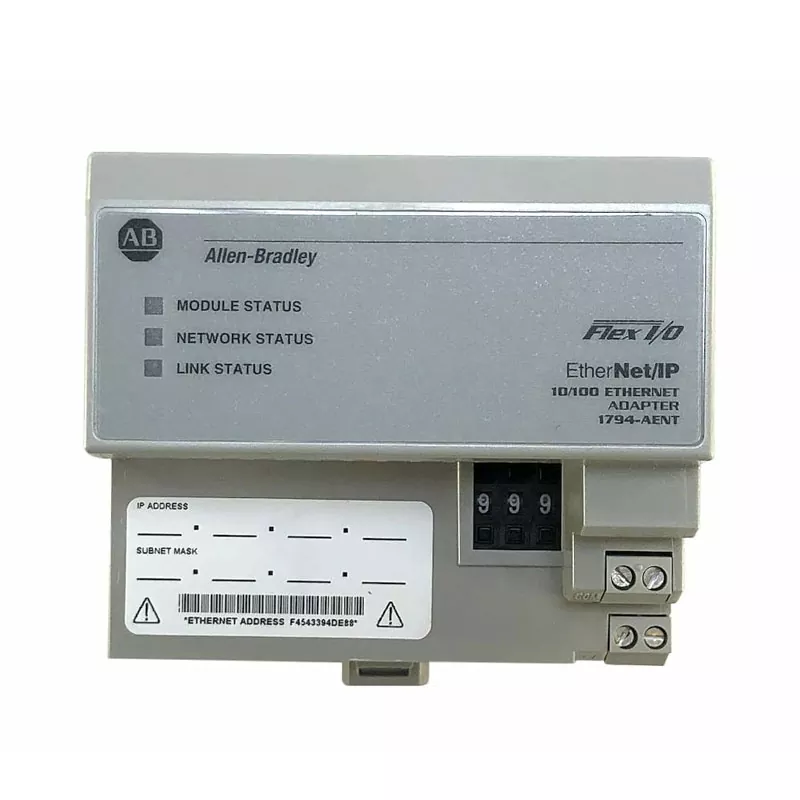

• 1794-AENT / 1794-AENTR: ডুয়াল/একক-পোর্ট ইথারনেট/আইপি শিল্প নেটওয়ার্কের জন্য।

• 1794-ACN15 / 1794-ACNR15: কন্ট্রোলনেট আর্কিটেকচারের জন্য।

• 1794-ADN: ডিভাইসনেট ফিল্ডবাস সিস্টেমের জন্য।

শিল্প অ্যাপ্লিকেশন

পেট্রোকেমিক্যাল ও তেল/গ্যাস: রিঅ্যাকশন ভেসেল, ক্র্যাকিং ফার্নেস এবং ট্রান্সপোর্ট পাইপলাইনের অপারেশনাল নিরাপত্তা বজায় রাখার জন্য রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ।

পাওয়ার জেনারেশন এবং এনার্জি ডিস্ট্রিবিউশন: টারবাইন বিয়ারিং তাপমাত্রা, বয়লারের বাষ্পের অবস্থা এবং ট্রান্সফরমার গরম করার সঠিক পর্যবেক্ষণ।

ধাতু প্রক্রিয়াকরণ এবং ধাতুবিদ্যা: তাপ চিকিত্সা চুল্লিতে তাপমাত্রা ট্র্যাকিং, অ্যানিলিং লাইন এবং ক্রমাগত কাস্টিং সিস্টেম।

বিচ্ছিন্ন উত্পাদন এবং স্বয়ংচালিত: স্বয়ংক্রিয় প্রক্রিয়া গরম করা, তাপ নিরাময় ওভেন এবং জলবায়ু-নিয়ন্ত্রিত সমাবেশ লাইন।

ইনস্টলেশন নির্দেশিকা

টার্মিনাল বেস নির্বাচন ত্রুটি

স্ট্যান্ডার্ড 2-তারের টার্মিনাল বেস ব্যবহার করবেন না (যেমন 1794-TB2); 1794-IT9 সঠিকভাবে কাজ করার জন্য একটি 3-ওয়্যার বা বিশেষায়িত CJC-সজ্জিত বেস ইউনিট (যেমন 1794-TB3T) প্রয়োজন।

ওয়্যারিং এবং শিল্ডিং স্ট্যান্ডার্ড

সংকেত বিকৃতি রোধ করতে অন্তত উচ্চ-ভোল্টেজ পাওয়ার লাইন থেকে দূরে থার্মোকল এক্সটেনশনের তারগুলিকে আলাদা, ঢালযুক্ত নালীতে চালান।

হট-সোয়াপিং সতর্কতা

যদিও FLEX I/O ক্ষমতার অধীনে অপসারণ এবং সন্নিবেশ সমর্থন করে (RIUP), 1794-IT9 ইনস্টল করার আগে টার্মিনাল বেস কীসুইচটি 3 অবস্থানে সেট করা আছে তা নিশ্চিত করুন।

কেন Yueyang Tongtu থেকে উৎস?

1. জেনুইন গ্যারান্টি: বৈধ, যাচাইকৃত সরবরাহ চ্যানেলের মাধ্যমে উপলব্ধ পণ্যের ডকুমেন্টেশন এবং সনাক্তযোগ্য সরবরাহের রেকর্ডের মাধ্যমে উৎস করা হয়—শুন্য সংস্কার করা বা নকল অংশ।

2. প্রি-শিপমেন্ট পরিদর্শন: পাঠানোর আগে প্রতিটি ইউনিট ভিজ্যুয়াল যাচাইকরণ, পিন-অখণ্ডতা পরীক্ষা এবং অ্যান্টি-স্ট্যাটিক ESD প্যাকেজিংয়ের মধ্য দিয়ে যায়।

3. টেকনিক্যাল ইন্টিগ্রেশন সাপোর্ট: মডিউল হার্ডওয়্যার কনফিগারেশন, I/O ম্যাপিং এবং রকওয়েল অটোমেশন প্ল্যাটফর্মের জন্য যোগাযোগ সেটআপের উপর বিনামূল্যে নির্দেশিকা (ControlLogix, CompactLogix, এবং SLC 500)।

FAQ

প্রশ্ন: অ্যালেন-ব্র্যাডলি 1794-IT9 এবং 1794-IRT8-এর মধ্যে প্রধান পার্থক্য কী?

উত্তর: 1794-IT9 চ্যানেল আইসোলেশন সহ থার্মোকল এবং ইনপুটগুলিতে বিশেষজ্ঞ, এটি উচ্চ-তাপমাত্রা এবং দুর্বল মিলিভোল্ট অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে। অন্যদিকে 1794-IRT8 হল একটি কম্বিনেশন মডিউল যা RTD (রেজিস্ট্যান্স টেম্পারেচার ডিটেক্টর) এবং অ-বিচ্ছিন্ন চ্যানেলে থার্মোকল সেন্সর উভয়ই পরিচালনা করে।

প্রশ্নঃ 1794-IT9 কি SLC 500 কন্ট্রোলারের সাথে ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। মডিউলটি একটি FLEX I/O বেসে মাউন্ট করার সময়, এটি একটি 1747-SN RIO স্ক্যানার মডিউলের মাধ্যমে বা আধুনিক PLC আর্কিটেকচারের সাথে সংযুক্ত একটি EtherNet/IP অ্যাডাপ্টারের (1794-AENT) মাধ্যমে SLC 500 সিস্টেমের সাথে সংযোগ স্থাপন করে।

প্রশ্ন: তাপমাত্রার রিডিং যদি ধ্রুবক প্রবাহ বা লাফ দেখায় তাহলে আমার কী করা উচিত?

উত্তর: প্রথমে, যাচাই করুন যে আপনি সঠিকভাবে তারযুক্ত কোল্ড জংশন কমপেনসেশন (CJC) সেন্সর সহ একটি 1794-TB3T টার্মিনাল বেস ব্যবহার করছেন৷ দ্বিতীয়ত, পরীক্ষা করুন যে সেন্সর শিল্ডিং একটি একক পয়েন্টে গ্রাউন্ডেড এবং পাওয়ার লাইন থেকে বিচ্ছিন্ন
